Features
-
Supports non-interlaced SXGA (1280 x 1024) monitors with DVI-D input
-
Presentation of very high-quality radar image by employing new Digital Video Interface (DVI) techniques
-
Advanced signal processing for improved detection in rough seas
-
Up to four radar sets can be interconnected in the network without an extra device
-
Standard ARPA plotting/tracking of 100 targets acquired automatically or manually
-
Displays up to 1,000 AIS-equipped targets
-
Easy operation by customizable function keys, trackball/wheel palm modules and rotary knobs
-
-
Easy operation by customizable function keys, trackball/wheel palm modules and rotary knobs

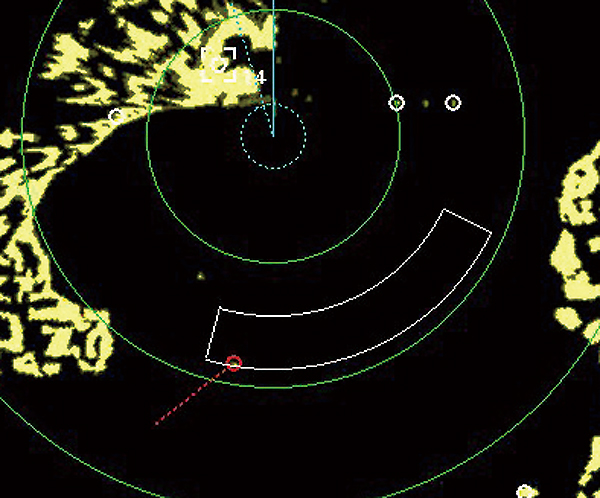

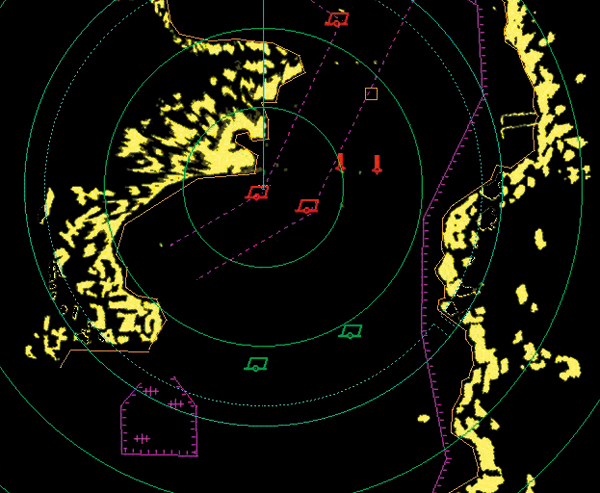

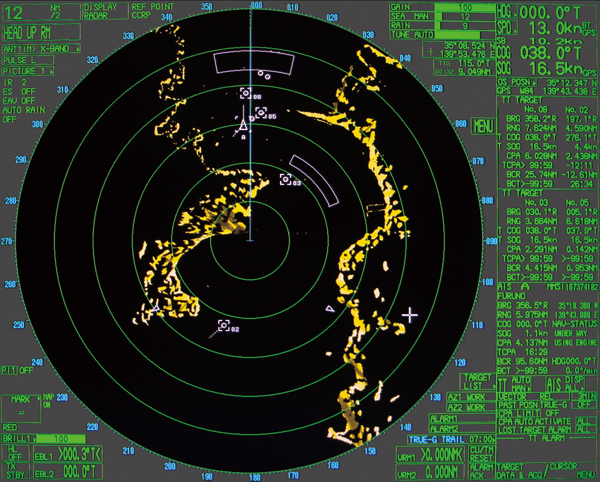

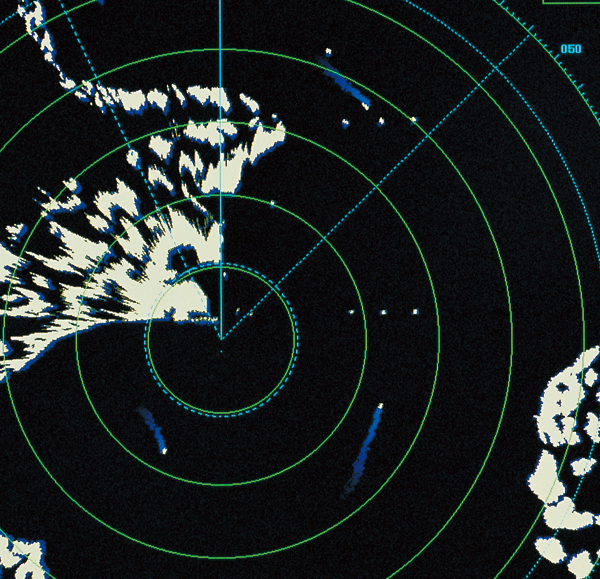

Screenshots
-
Specifications
ANTENNA
- Peak Output Power
- 30 kW
- Type
- 3090 mm S-band (10') or 3765 mm S-band (12')
- Frequency
- 3050±30 MHz (S-band)
- Beam Width (Horizontal)
- 2.3˚ (10' S-band: SN-30AF) or
1.8˚ (12' S-band: SN-36AF) - Beam Width (Vertical)
- 25˚
- Range Scales
- 0.125 - 96 nm
- Antenna Rotation Speed
- 21/26 rpm or 45 rpm
- Weight
- 3090 mm S-band(10''):135 kg
3765 mm S-band(12''):142 kg
DISPLAY
- Display Mode
- Head-up, Cursor-gyro, Course-up, North-up, North-up, True motion (sea or ground stabilization)
- Other Mode / Functions
- TT, AIS
ENVIRONMENT
- Temperature
- Antenna unit: -25℃ to + 55℃
Others:-15℃ to + 55℃ - Waterproofing
- Processor unit: IPX0
Antenna unit: IPX6
POWER SUPPLY
- Power Supply / Consumption Current
- Processor unit:
100-115 VAC: 3.0A
220-230 VAC: 1.5A
Antenna unit:
200/220 VAC: 3.0A
380/440 VAC: 1.5A
220 VAC: 3.5A (for HSC)
440 VAC: 1.7A (for HSC)

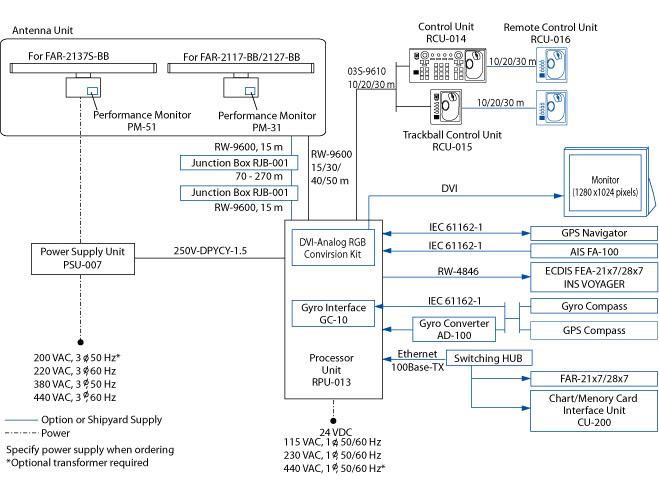

Equipment List
Standard
- PROCESSOR UNITRPU-013
- CONTROL UNITSELECTABLE EITHER RCU-014 (FULL-KEYBOARD CONTROL UNIT) OR RCU-015 (TRACKBALL CONTROL UNIT)
- ANTENNA GEAR BOXRSB-098-080 (21RPM/200VAC/50Hz, 26RPM/220VAC/60HZ) OR RSB-099-080 (21RPM/380VAC/50Hz, 26RPM/440VAC/60HZ)
- ANTENNA RADIATORSN30AF OR SN36AF
- POWER SUPPLY UNITPSU-007
- STANDARD SPARE PARTS AND INSTALLATION MATERIALS INCL. 30 M ANTENNA CABLE CP03-25710
Option
- MINI RAM CARD ASSY (4 MB)00RAM08MC-005
- DUST COVER FOR MU-19026-007-1201
- ARMORED LAN CABLE KIT 10 M/20 M/30 MCP03-28900/28910/28920
- MEMORY CARD INTERFACE UNITCU-200-FAR
- BNC CONNECTOR CONVERTERDSUB-BNC-1
- DVI-D CABLE ASSY 10MDVI-D/D S-LINK
- HANDGRIP ASSY (2PCS/SET)FP03-09840
- FLUSH MOUNT KIT FOR CONTROL UNITFP03-09870
- GYRO CONVERTERGC-10-2
- SWITCHING HUBHUB-100
- MONITOR UNITMU-190
- DVI-RGB CONVERTER KITOP03-180-2
- FLUSH MOUNT KIT FOR RCU-014OP03-198
- PERFORMANCE MONITOR FOR S BANDPM-51 COMPLETE SET
- CONTROL UNITRCU-015-S
- REMOTE CONTROL UNITRCU-016
- JUNCTION BOXRJB-001
- STEPDOWN TRANSFORMER UNIT (440VAC-110VAC)RU-1803, 700DOT8-6
- TRANSFORMER UNIT FOR DE-ICERRU-3305
- SIGNAL CABLE ASSY 10 M/15 M/5 MS03-9-10/15/5 (8-8P)
